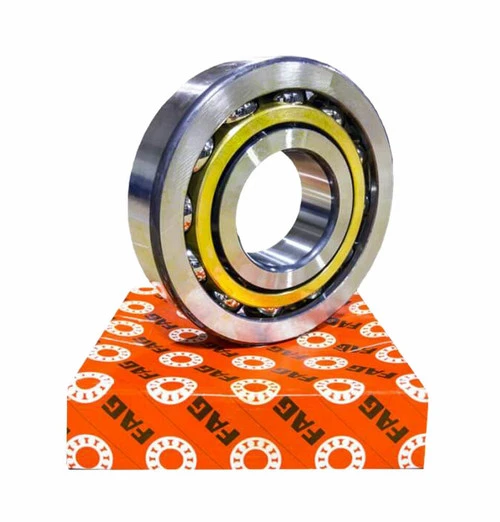

718/750- mpb - ตลับลูกปืนแบบมุมเดียวแถวเดียว
ภาพรวม
แบริ่งลูกบอลสัมผัสเชิงมุมที่มีขนาดหลักมาตรฐานสอดคล้องกับ DIN 628-1
ความคลาดเคลื่อนของมิติและเรขาคณิตของตลับลูกปืนมาตรฐานสอดคล้องกับคลาสความอดทน PN ถึง DIN 620-2
รหัสแบริ่งเดียวกัน 718/750- mpb-p 5- ul; 718/750- mpb-p6; 718/750 AGMB; 718/750.MPB มีอยู่ในสต็อก
แถวเดี่ยว 718 ...-ซีรีส์ MPB พร้อมกรงทองเหลือง MPB-solid, วงแหวนด้านในชี้นำ, กรงทองเหลืองนี้มีความแข็งแรงและความต้านทานความร้อนที่ดีซึ่งสามารถทำให้โครงสร้างแบริ่งมีความเสถียรด้วยความเร็วสูงและปรับให้เข้ากับความร้อนที่เกิดจากแบริ่งด้วยความเร็วสูงมุมติดต่อ 30 องศา; ตลับลูกปืนนี้สามารถใช้ที่อุณหภูมิในการทำงานตั้งแต่ –30 องศาถึง +200 องศา (มิติของวงแหวนคงที่สูงถึง 200 องศา) ระดับความอดทน PN ปกติ; สามารถทนต่อการโหลดตามแนวรัศมีและทิศทางเดียวได้โดยไม่ต้องใช้จาระบี
เส้นผ่านศูนย์กลางเจาะ {{0}} mm; เส้นผ่านศูนย์กลางภายนอก -920 mm; width -78 mm; มวล -111 kg; cr =640 kn; c0r =1630 kn; ความเร็วที่ จำกัด =940 1/นาทีความเร็วการอ้างอิง =485 1/นาที
ข้อกำหนด
| ขนาดและข้อมูลทางเทคนิค | |
| ส่วนที่ | 718/750- MPB -Single Row Row Balling Contact Ball Balling |
| ยี่ห้อ | แบรนด์ FAG ที่ผลิตในแบรนด์เยอรมนี/SDVV ที่ผลิตในประเทศจีน |
| มิติหลัก | 750x920x78 มม. |
| d | 750 มม. |
| D | 920 มม. |
| B | 78 มม. |
| Rmin | 5 มม. |
| D1 | 857.45 มม. |
| มุมติดต่อ | 30 องศา |
| ดามิน | 768 มม. |
| ดาแม็กซ์ | 902 มม. |
| Ra Max. | 4 มม. |
| CR | 640 kN |
| C0r | 1630 kN |
| M | 111 กิโลกรัม |
รหัสแบริ่งที่แนะนำ
| NNU4930MAW33 | 150.000x 210.000x 60.000 |
| NNU4932MAW33 | 160.000x 220.000x 60.000 |
| NNU4934MAW33 | 170.000 x230.000x 60.000 |
| NNU4936MAW33 | 180.000x 250.000x 69.000 |
| NNU4938MAW33 | 190.000x 260.000x 69.000 |
| NNU4940MAW33 | 200.000x 280.000x 80.000 |
| NNU4140MAW33 | 200.000x 340.000x 140.000 |
| NNU4944MAW33 | 220.000x 300.000x 80.000 |
| NNU4144MAW33 | 220.000 x370.000x 150.000 |
| NNU4948MAW33 | 240.000x 320.000x 80.000 |
| NNU4148MAW33 | 240.000 x400.000x 160.000 |
| NNU4952MAW33 | 260.000 x360.000x 100.000 |
| NNU4152MAW33 | 260.000 x440.000x 180.000 |
| NNU4956MAW33 | 280.000x 380.000x 100.000 |
| NNU4156MAW33 | 280.000x 460.000x 180.000 |
| NNU4960MAW33 | 300.000x 420.000x 118.000 |
| NNU4160MAW33 | 300.000 x500.000x 200.000 |
| NNU4964MAW33 | 320.000x 440.000x 118.000 |
| NNU4164MAW33 | 320.000 x540.000 x218.000 |
| NNU4968MAW33 | 340.0000 x460.0000 x118.0000 |
| NNU4068MAW33 | 340.0000x 520.0000x 180.0000 |
| NNU4168MAW33 | 340.000x 580.000x 243.00 |
| NNU4972MAW33 | 360.0000x 480.0000x 118.0000 |
| NNU4072MAW33 | 360.0000x 540.0000x 180.0000 |
| NNU4172MAW33 | 360.000 x600.000x 243.000 |
| NNU4976MAW33 | 380.000x 520.000x 140.000 |
| NNU4076MAW33 | 380.000x 560.0000x 180.0000 |
| NNU4176MAW33 | 380.000 x620.000x 243.000 |
| NNU4980MAW33 | 400.000x 540.000x 140.000 |
| NNU4080MAW33 | 400.0000x 600.0000 x200.0000 |
| NNU4180MAW33 | 400.000x 650.000 x250.000 |
| NNU4984MAW33 | 420.0000 x560.0000x 140.0000 |
| NNU4084MAW33 | 420.0000x 620.0000x 200.0000 |
| NNU4184MAW33 | 420.000x 700.000x 280.000 |
| NNU4988MAW33 | 440.0000 x600.0000x 160.0000 |
| NNU4088MAW33 | 440.0000 x650.0000x 212.0000 |
| NNU4188MAW33 | 440.0000x 720.0000x 280.0000 |
| NNU4992MAW33 | 460.000x 620.000x 160.000 |
| NNU4092MAW33 | 460.000x 680.0000x 218.0000 |
| NNU4192MAW33 | 460.000x 760.000x 300.000 |
| NNU4996MAW33 | 480.000 x650.000x 170.000 |
| NNU4096MAW33 | 480.0000x 700.0000x 218.0000 |
| NNU4196MAW33 | 480.000 x790.000x 308.000 |
| NNU49/500MAW33 | 500.0000x 670.0000x 170.0000 |
| NNU40/500MAW33 | 500.0000x 720.0000 x218.0000 |
| NNU49/530MAW33 | 530.0000 x710.0000x 180.0000 |
| NNU40/530MAW33 | 530.0000 x780.0000x 250.0000 |
| NNU49/560MAW33 | 560.0000 x750.0000 x190.0000 |
| NNU49/600MAW33 | 600.0000 x800.0000 x200.0000 |
| NNU49/630MAW33 | 630.0000x 850.0000x 218.0000 |
| NNU49/670MAW33 | 670.0000 x900.0000x 230.0000 |
| NNU40/670MAW33 | 670.0000x 980.0000x 308.0000 |
| NNU49/710MAW33 | 710.0000x 950.0000 x243.0000 |
| NNU49/750MAW33 | 750.0000x 1000.0000x 250.0000 |
| NNU49/800MAW33 | 800.000x1060.000x258.00 |
| NNU49/850MAW33 | 850.000 x1120.000x 272.000 |
| NNU49/900MAW33 | 900.000x 1180.000x 280.000 |
