ตลับลูกปืน

1. ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม
ตลับลูกปืนประเภทนี้มีร่องน้ำของวงแหวนทั้งด้านในและด้านนอกซึ่งแทนที่สัมพันธ์กันในทิศทางแกนตลับลูกปืน ซึ่งหมายความว่าตลับลูกปืนประเภทนี้ได้รับการออกแบบในลักษณะที่สามารถรองรับโหลดรวมได้ (โหลดตามแนวแกนและแนวรัศมีพร้อมกัน) ตลับลูกปืนประเภทนี้มีจำหน่ายในรูปแบบการออกแบบที่แตกต่างกัน พร้อมชีลด์หรือซีล
สิ่งเหล่านี้ไม่เพียงแต่ป้องกันการปนเปื้อนเท่านั้น แต่ยังทำหน้าที่เป็นตัวกักเก็บน้ำมันหล่อลื่นอีกด้วย ตลับลูกปืนเหล่านี้ทำจากวัสดุต่อไปนี้: วัสดุเซรามิกไฮบริด สแตนเลส แคดเมียม หรือพลาสติก และอาจชุบด้วยโครเมียมหรือวัสดุอื่นๆ นอกจากนี้ยังสามารถหล่อลื่นซ้ำ หล่อลื่นล่วงหน้า หรือมีคุณลักษณะการหล่อลื่นแบบแข็งได้ แบริ่งสัมผัสเชิงมุมถูกจำแนกเพิ่มเติมเป็นประเภทย่อยต่อไปนี้:

2. แบริ่งสัมผัสเชิงมุมแถวเดียว
ตลับลูกปืนประเภทนี้ประกอบด้วยลูกบอลจำนวนมากเพื่อให้มีความสามารถในการรับน้ำหนักค่อนข้างสูง และสามารถรองรับโหลดตามแนวแกนได้ในทิศทางเดียวเท่านั้น โดยทั่วไปจะปรับให้เข้ากับตลับลูกปืนตัวที่สอง และประกอบด้วยวงแหวนที่ไม่สามารถแยกออกได้

3. ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวคู่
ตลับลูกปืนเหล่านี้มีการออกแบบที่สอดคล้องกับตลับลูกปืนแถวเดี่ยวสองตัวที่จัดเรียงติดกัน แต่ตลับลูกปืนเดี่ยวสองตัวใช้พื้นที่ตามแนวแกนมากเกินไป สามารถรองรับโหลดตามแนวแกนและแนวรัศมีในทิศทางใดทิศทางหนึ่งและโมเมนต์การเอียงได้

4. แบริ่งสัมผัสเชิงมุมสี่จุด
ตลับลูกปืนประเภทนี้ได้รับการออกแบบให้สามารถรองรับแรงตามแนวแกนได้ทุกทิศทางและมีความสามารถในการรองรับสูง สามารถรองรับโหลดในแนวรัศมีที่ถูกจำกัดสำหรับโหลดในแนวแกนที่กำหนด โดยแยกจากกันได้ และใช้พื้นที่ในแนวแกนที่จำกัดกว่าตลับลูกปืนสองแถว

5. ตลับลูกปืนเม็ดกลมร่องลึก
ตลับลูกปืนประเภทนี้เป็นตลับลูกปืนชนิดที่นิยมใช้กันมากที่สุด มีจำหน่ายในรูปแบบชีลด์ ซีล และแหวนล็อก ขนาดของการแข่งขันภายในตลับลูกปืนประเภทนี้จะตรงกับขนาดของลูกบอลที่บรรจุอยู่อย่างใกล้ชิด พวกเขายังมีความสามารถในการรองรับน้ำหนักมาก แบริ่งร่องลึกให้การรองรับทั้งแนวแกนและแนวรัศมี
อย่างไรก็ตาม ระดับสัมพัทธ์ของโหลดดังกล่าวไม่สามารถเปลี่ยนแปลงได้เนื่องจากไม่สามารถปรับมุมสัมผัสได้ ตลับลูกปืนเม็ดกลมร่องลึกยังแบ่งประเภทเพิ่มเติมได้เป็นประเภทต่อไปนี้

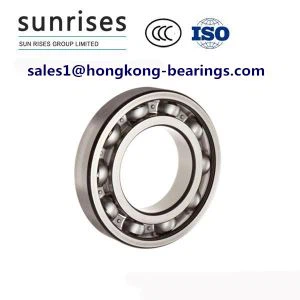

6. ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียว
ตลับลูกปืนเหล่านี้เป็นประเภทที่พบบ่อยที่สุด มีการใช้กันอย่างแพร่หลาย มีส่วนโค้งวงกลมที่มีรัศมีใหญ่กว่ารัศมีของลูกบอลเล็กน้อยบนร่องน้ำของวงแหวนด้านในและด้านนอก หากต้องการเพิ่มภาระในแนวรัศมี การวางภาระในแนวแกนสามารถทำได้ในทิศทางใดทิศทางหนึ่ง ตลับลูกปืนประเภทนี้มีแรงบิดต่ำ และเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความเร็วสูงและสูญเสียพลังงานต่ำ หากต้องการเพิ่มตลับลูกปืนแบบเปิด ตลับลูกปืนเหล่านี้มักจะมีชีลด์ที่ทำจากเหล็กหรือซีลยางที่ติดตั้งไว้ที่ด้านใดด้านหนึ่งหรือทั้งสองด้าน และมีการหล่อลื่นล่วงหน้าด้วยจาระบี

7. ตลับลูกปืนเม็ดกลมร่องลึกสองแถว
ตลับลูกปืนประเภทนี้มีการออกแบบที่สอดคล้องกับตลับลูกปืนเม็ดกลมร่องลึกแถวเดียว มีร่องร่องน้ำที่ลึกและไม่ขาดตอนและมีการแกว่งตัวของลูกบอลอย่างใกล้ชิด ช่วยให้ตลับลูกปืนสามารถรองรับโหลดตามแนวแกนและแนวรัศมีได้ทั้งสองทิศทาง
ตลับลูกปืนเม็ดกลมร่องลึกสองแถวเข้ากันได้อย่างลงตัวกับการจัดวางตลับลูกปืนซึ่งมีความสามารถในการรับน้ำหนักไม่เพียงพอสำหรับแถวเดียว ตลับลูกปืนร่องลึกสองแถวจะกว้างกว่าเล็กน้อยเมื่อเทียบกับตลับลูกปืนแถวเดียวในซีรีส์ 63 และ 62 สำหรับรูเจาะและเส้นผ่านศูนย์กลางภายนอกเท่ากัน แต่มีความสามารถในการรับน้ำหนักที่สูงมาก ตลับลูกปืนประเภทนี้พบได้เฉพาะในฐานะตลับลูกปืนแบบเปิดเท่านั้น (ไม่มีซีลหรือเกราะป้องกัน)

8.ลูกปืนดูเพล็กซ์
ตลับลูกปืนประเภทนี้เกิดจากการรวมตลับลูกปืนเชิงมุมสองตัวเข้าด้วยกัน การรวมกันที่เป็นไปได้ ได้แก่ หันหลังชนกัน (ประเภท DB) เผชิญหน้ากัน (ประเภท DF) โดยที่หน้าของวงแหวนรอบนอกอยู่ด้วยกัน หรือหน้าทั้งสองอยู่ในทิศทางเดียวกัน (ประเภท DT)
ตลับลูกปืนดูเพล็กซ์ DB และ DF สามารถรับแรงตามแนวแกนและแนวรัศมีได้ในทิศทางใดทิศทางหนึ่ง เมื่อโหลดในแนวแกนมีความแข็งแรง และจำเป็นต้องวางโหลดในทิศทางเดียวและเท่ากันบนตลับลูกปืนแต่ละตัว จะใช้ประเภท DT

9.ลูกปืนไฮบริดใช้ลูกเซรามิก
ลูกปืนเซรามิกสามารถมีน้ำหนักน้อยกว่าลูกปืนเหล็กถึง 40% ขึ้นอยู่กับวัสดุและขนาด ส่งผลให้แรงเหวี่ยงและการลื่นไถลลดลง ดังนั้น ตลับลูกปืนเม็ดกลมเซรามิกไฮบริดจึงสามารถทำงานได้เร็วกว่าตลับลูกปืนทั่วไปถึง 20% ถึง 40% ความหมายก็คือ แรงที่กระทำเข้าด้านในกับลูกบอลในระหว่างการหมุนของแบริ่งโดยร่องการแข่งขันรอบนอกจะมีน้อยกว่า
แรงที่ลดลงนี้จะช่วยลดแรงเสียดทานและความต้านทานการหมุน ตลับลูกปืนได้รับอนุญาตให้หมุนเร็วขึ้นด้วยลูกบอลที่เบากว่า และตลับลูกปืนจะใช้พลังงานน้อยลงเพื่อรักษาความเร็ว ลูกบอลเซรามิกนั้นยากกว่าเมื่อเทียบกับการแข่งขัน ตลับลูกปืนเม็ดกลมไฮบริดเซรามิกสร้างด้วยวงแหวนเหล็กด้านในและด้านนอก และเซรามิกมีความแข็งแรงมากกว่าเหล็กกล้า แต่ก็มีความแข็งกว่าเช่นกัน ส่งผลให้เกิดความเค้นบนวงแหวนเพิ่มขึ้น และด้วยเหตุนี้ความสามารถในการรับน้ำหนักจึงลดลง

10. ตลับลูกปืนขนาดเล็ก
เหล่านี้เป็นตลับลูกปืนขนาดเล็กที่มีลูกบอลเป็นองค์ประกอบกลิ้ง ตลับลูกปืนขนาดเล็กบางครั้งเรียกว่าตลับลูกปืนขนาดเล็กหรือตลับลูกปืนอุปกรณ์ที่มีวงแหวนด้านในและด้านนอก แหวนล็อก บอล และตัวยึด ตลับลูกปืนประเภทนี้ถูกนำมาใช้ในด้ามจับทางอุตสาหกรรมและทางการแพทย์ และการใช้งานที่มีความแม่นยำอื่นๆ การออกแบบลูกปืนประกอบด้วยเชิงมุม รัศมี แรงขับ และเดือย
ตลับลูกปืนขนาดเล็กผลิตขึ้นภายใต้ขนาดเมตริกมาตรฐานของยุโรปไม่เกิน 20 มิลลิเมตร มีเส้นผ่านศูนย์กลางโดยรวมตั้งแต่หนึ่งในแปดนิ้วไปจนถึง 20 มิลลิเมตรในขนาดโดยรวม ขนาดที่เล็กที่สุดอย่างหนึ่งคือรูเจาะ 0.04 และขนาดโดยรวมคือหนึ่งในแปดนิ้ว เนื่องจากมีขนาดที่เป็นเอกลักษณ์ ตลับลูกปืนประเภทนี้จึงมีประโยชน์ในการใช้งานที่หลากหลาย
ตลับลูกปืนขนาดเล็กได้รับการออกแบบมาเพื่อให้ได้ประสิทธิภาพสูงที่เชื่อถือได้สำหรับแรงขับปานกลางและแรงรัศมีที่แรงบิดในการทำงานต่ำ ดังนั้นคุณลักษณะที่สำคัญที่สุดสำหรับตลับลูกปืนขนาดเล็กคือความแม่นยำ ความเร็ว และอายุการใช้งานที่ยาวนาน ยิ่งไปกว่านั้น ความเงียบของแบริ่งที่ทำงานด้วยความเร็วสูงก็มีความสำคัญอย่างยิ่งเช่นกัน ตลับลูกปืนขนาดเล็กไม่ได้ใช้ในงานที่ต้องรับน้ำหนักมาก และเนื่องจากใช้วัสดุในปริมาณน้อย จึงใช้สแตนเลสในการผลิตตลับลูกปืนจำนวนมาก

11. ตลับลูกปืนแบบแม่นยำ
ตลับลูกปืนประเภทนี้ช่วยให้มีความแม่นยำและความทนทานเป็นพิเศษ ตลับลูกปืนเม็ดกลมแบบแม่นยำเหมาะอย่างยิ่งสำหรับการใช้งานที่มีข้อกำหนดที่เข้มงวดในด้านความเร็วและความแม่นยำในการนำทาง ตลับลูกปืนเม็ดกลมแบบพรีซิชั่นมีจำหน่ายสองประเภทหลัก ได้แก่ ตลับลูกปืนสัมผัสเชิงมุมและตลับลูกปืนร่องลึก ตลับลูกปืนเม็ดกลมร่องลึกมีไหล่เต็มทั้งสองด้านของร่องน้ำของวงแหวนด้านในและด้านนอก ช่วยให้เพิ่มซีลหรือเกราะได้อย่างง่ายดาย
แบริ่งเหล่านี้สามารถรองรับแรงผลักดัน โหลดในแนวรัศมี หรือทั้งสองอย่างรวมกัน มีจำหน่ายหลายขนาดซึ่งรวมถึงตลับลูกปืนที่มีความแม่นยำขนาดเล็ก และมีจำหน่ายในกรงประเภทต่างๆ ตลับลูกปืนร่องลึกมีความหลากหลายมากและพบได้ในประเภทตลับลูกปืนที่ใช้กันอย่างแพร่หลาย
แบริ่งสัมผัสเชิงมุมประกอบด้วยไหล่แหวนที่สมบูรณ์หนึ่งอัน ไม่มีวงแหวนอื่นอยู่เนื่องจากถูกถอดออกบางส่วนหรือทั้งหมด ซึ่งจะทำให้พวกเขามีลูกบอลที่ใหญ่ขึ้น ซึ่งให้ความสามารถในการรับน้ำหนักและความเร็วที่มากขึ้น นอกจากนี้ยังมีการออกแบบกรงหลายแบบที่สามารถตอบสนองความต้องการความเร็วสูงเฉพาะได้
แบริ่งสัมผัสเชิงมุมสามารถรองรับแรงผลักหรือโหลดทั้งแนวรัศมีและแรงขับรวมกันได้ แต่ไม่สามารถรองรับแรงในแนวรัศมีได้ด้วยตัวเอง ตลับลูกปืนสัมผัสเชิงมุมสามารถรองรับแรงผลักได้ทั้งสองทิศทางเมื่อใช้งานแบบหันหน้าเข้าหากันหรือหันหลังชนกัน
